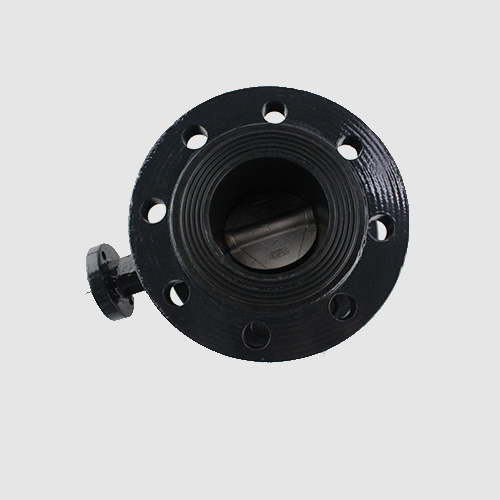

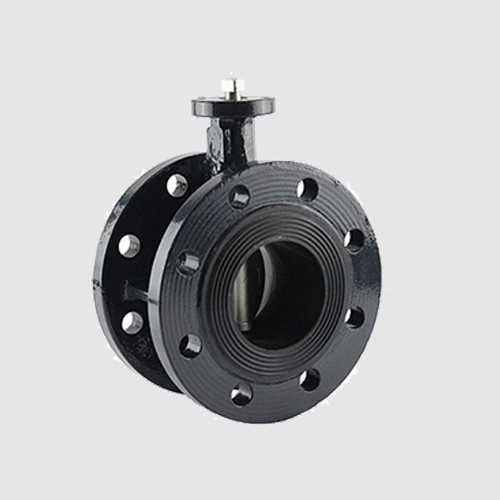

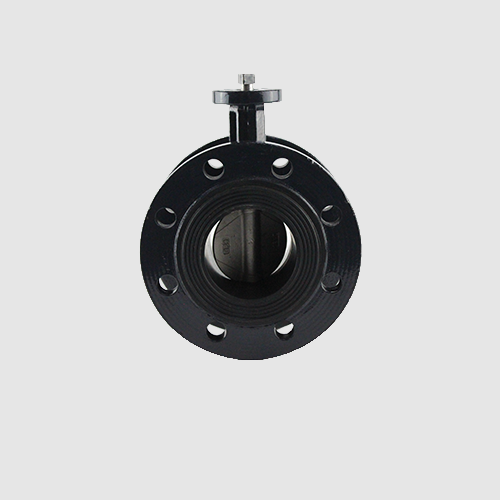

手動法蘭蝶閥
參數：
-口徑：DN50~DN1200
-連接標準：PN10/16, ANSI150, DIN16, JIS10K, 16K
-工作溫度：-25~200℃
-工作壓力：PN6~16
-閥體材質：球墨鑄鐵、SS304、SS316、WCB、鋁合金、2205、2207、1.4529
-閥板材質: SS304、SS316、鋁青銅、尼龍板、球鐵板、2205、2207、1.4529
-密封材質：EPDM、PTFE、NBR、VITON
-介質：水，油，氣體，粉末顆粒，煙氣脫硫
-驅動方式：手動
訂購熱線：400-669-8805
立即咨詢- 產品簡介
- 產品參數
法蘭蝶閥小巧輕便，容易拆裝及維修，并可在任意位置安裝。
結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速；密封結構采用聚四氟乙烯、合成橡膠和酚醛樹脂構成復合閥座，使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。
流量特性趨直線，調節性能好。 蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
密封件可更換，且密封可靠達到雙向密封。
蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速；密封結構采用聚四氟乙烯、合成橡膠和酚醛樹脂構成復合閥座，使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。
流量特性趨直線，調節性能好。 蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
密封件可更換，且密封可靠達到雙向密封。
蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

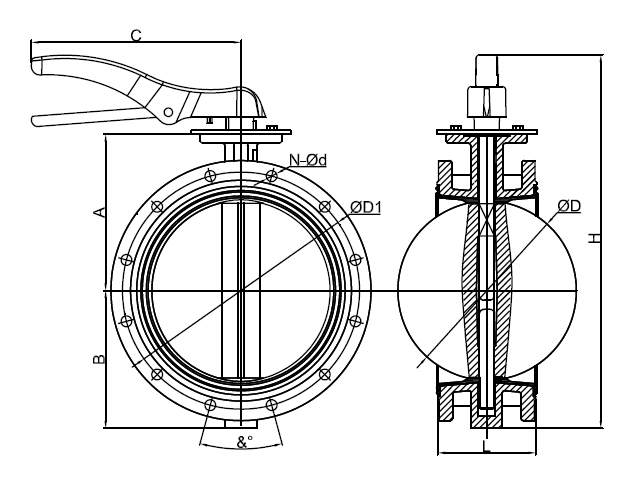

手動法蘭蝶閥外形尺寸圖：

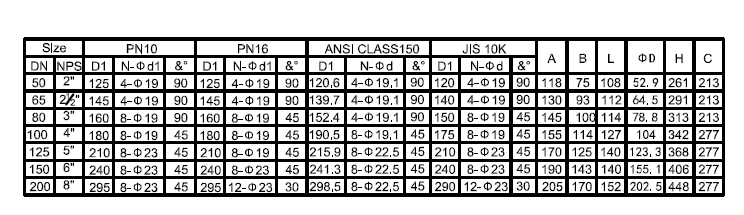

手動法蘭蝶閥外形尺寸表：

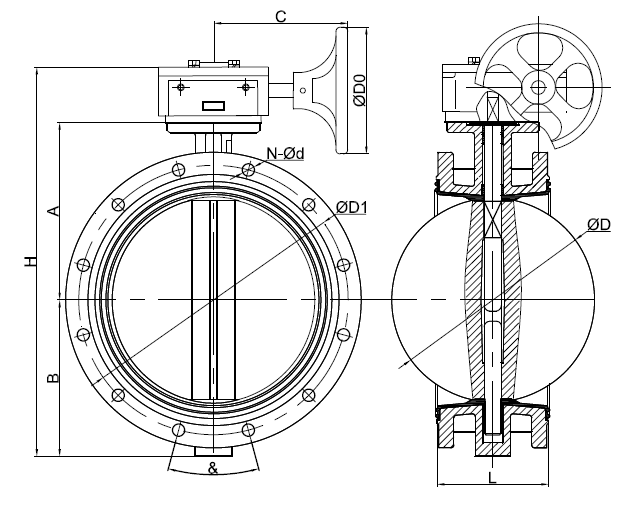

渦輪法蘭蝶閥外形圖：

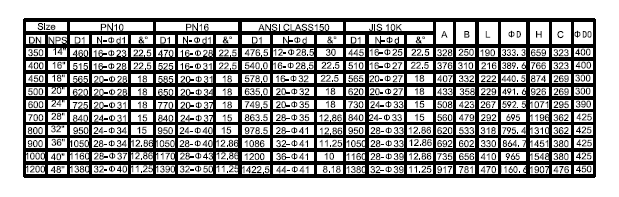

渦輪法蘭蝶閥外形尺寸表：
